西派特（北京）科技有限公司是一個光、機、電、算四為一體的高科技產品研發和生產公司。西派特（北京）科技有限公司秉承健康、安全、環保的理念，專業從事分析儀器、智能檢測設備、自動化設備研發和生產。致力為食品、藥品、危化品、農業、環保、公安司法鑒定、電力、紡織品纖維、煙草、石油化工等行業的客戶提供專業的整體解決方案。產品覆蓋實驗室、便攜快檢和在線監測等領 。
西派特這次的產品，是對化學含量的一種檢測，主要檢測水含量和各種醇類的化學含量。這款產品主要解決檢測工人在野外進行檢測。藍藍設計通過客戶給的原型圖，重新進行交互的梳理和界面的設計及動效設計。整個過程雙方溝通積極。合作比較愉快。
西派特化學檢測界面設計
主要用途
這套界面是在化學檢測儀器上使用，用來檢測被檢測物中含水量和各種醇類的化學含量的檢測系統。
用戶場景分析
西派特這套化學檢測系統是給檢測工人使用，化學檢測人員在室外進行檢測，室外的光線比較比較強，這是設計界面的條件之一，界面要在強光的情況下使用不會受到影響。

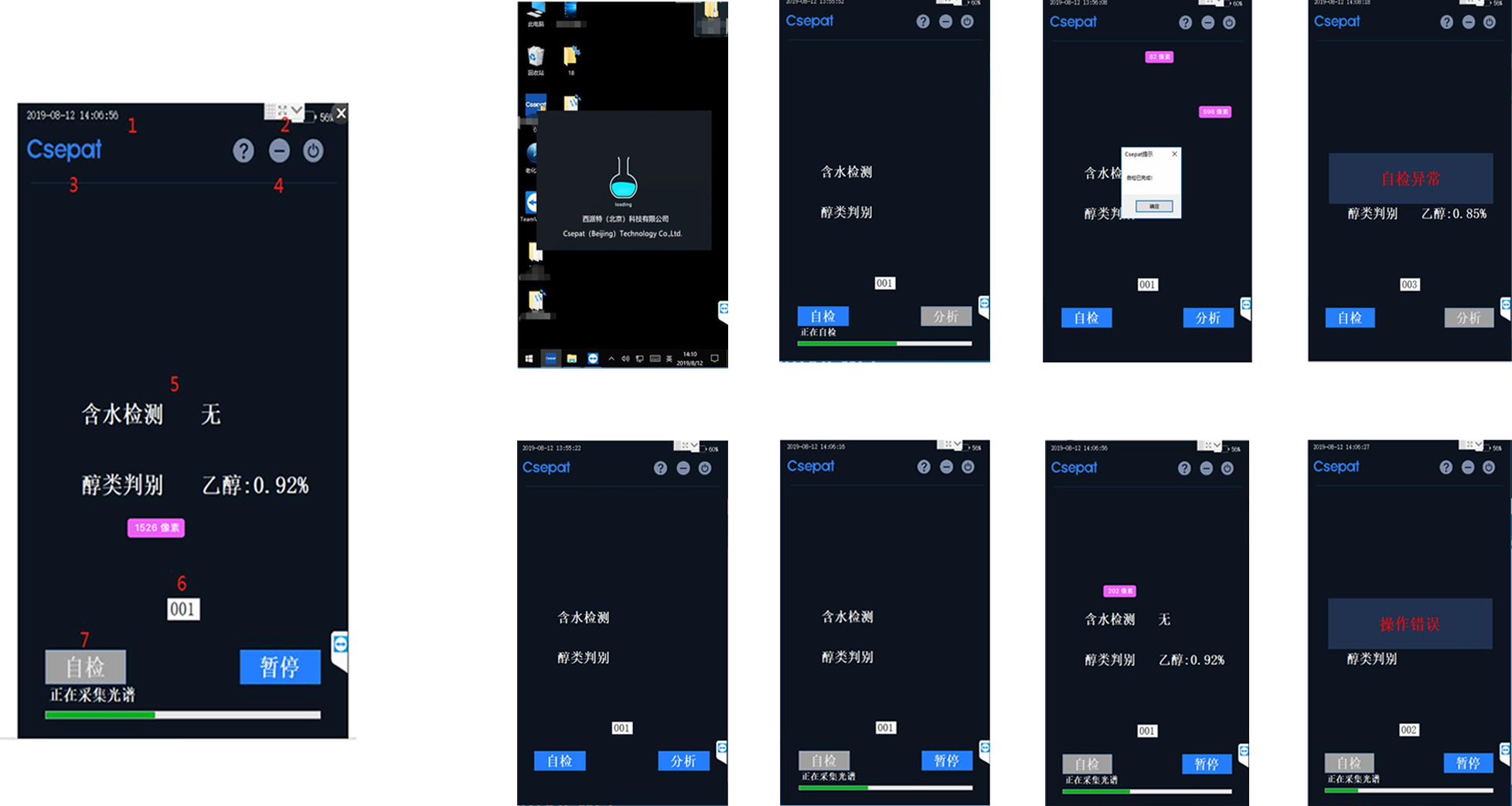

設計原型展示
界面設計內容：包括主要界面，加載頁面，界面的提示框。
界面設計要求：整體界面簡潔，有科技感，檢測結果清晰明了，戶外使用考慮背景基調。
主界面區域展示：1、顯示日期、時間；2、電池條；3、logo;4、幫助/最小化/關機按鈕；5、檢測指標及結果顯示；6、分析次數顯示；7、自檢/分析按鈕。
視覺設計風格探索

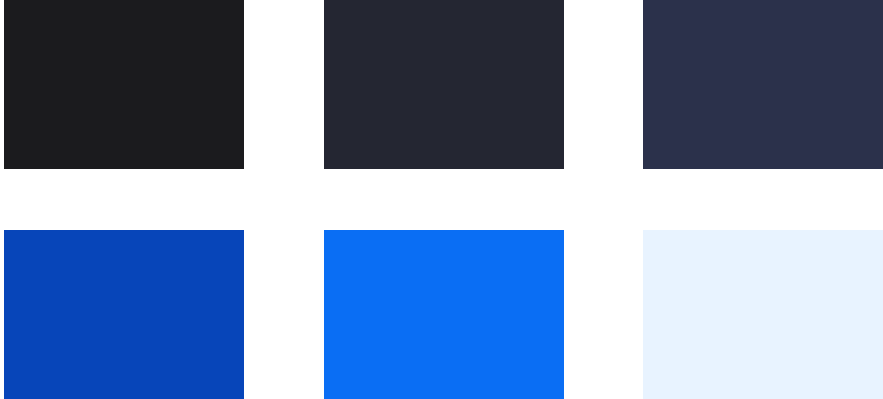

1、色彩規范定義—
背景色采用深藍色，品牌色采用logo的藍色?？紤]到檢測在室外進行，所以對比度增強，更容易識別。采用高的飽和度顏色，藍色具有科技感，穩重理性。文字的顏色與界面背景顏色有強烈的對比，凸顯文字的清晰度，在室外強光下也不會影響使用。
2、設計風格的設定—
在風格設定上，采用卡片式設計和圓角設計，這樣的設計讓界面更具有親和力，信息更加聚焦。界面的背景采用工業紋理進行設計，具有工業感。根據格式塔原理，利用留白區分版塊與版塊之間的信息，這樣設計讓界面更簡潔輕量化。

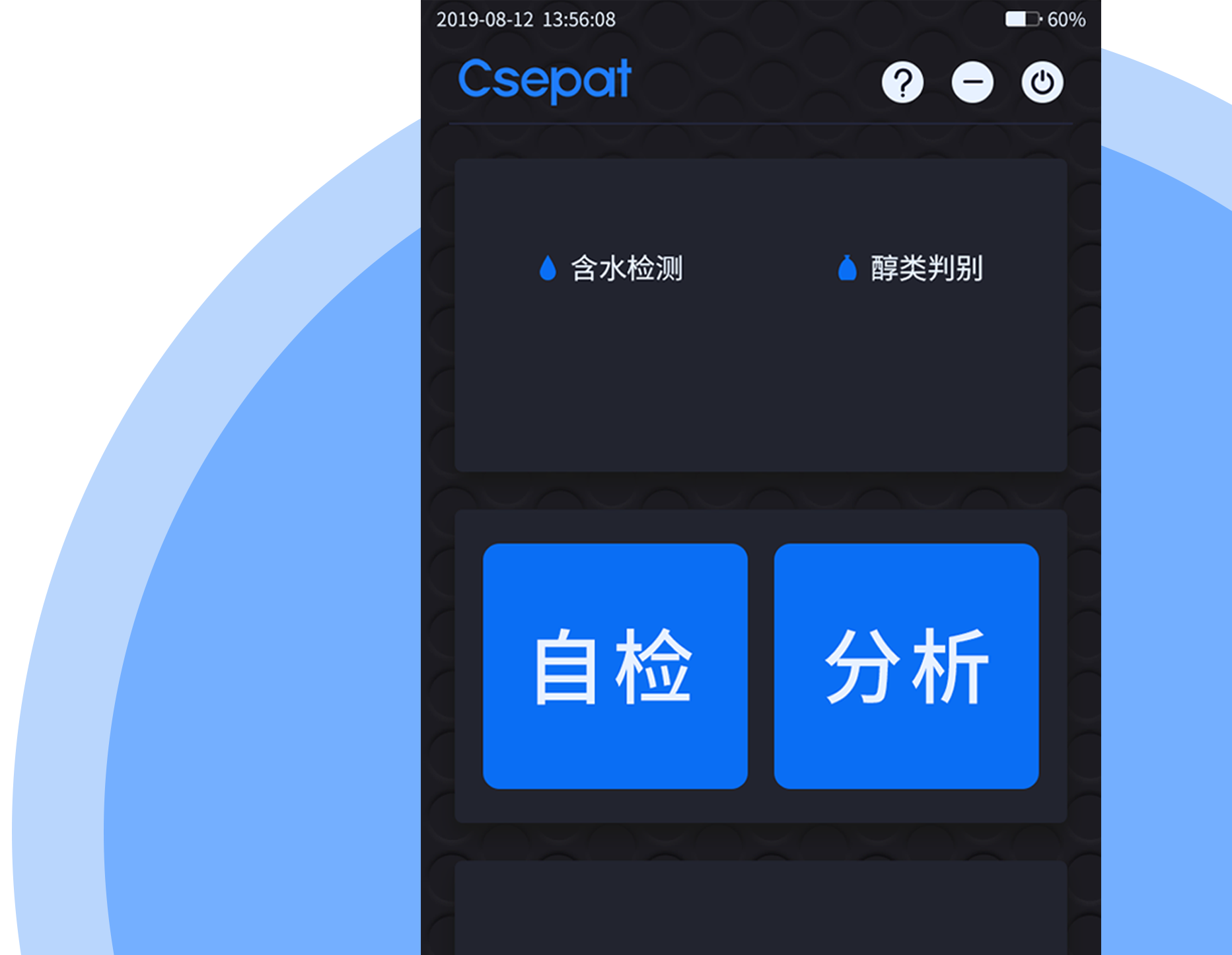

初步設計稿展示

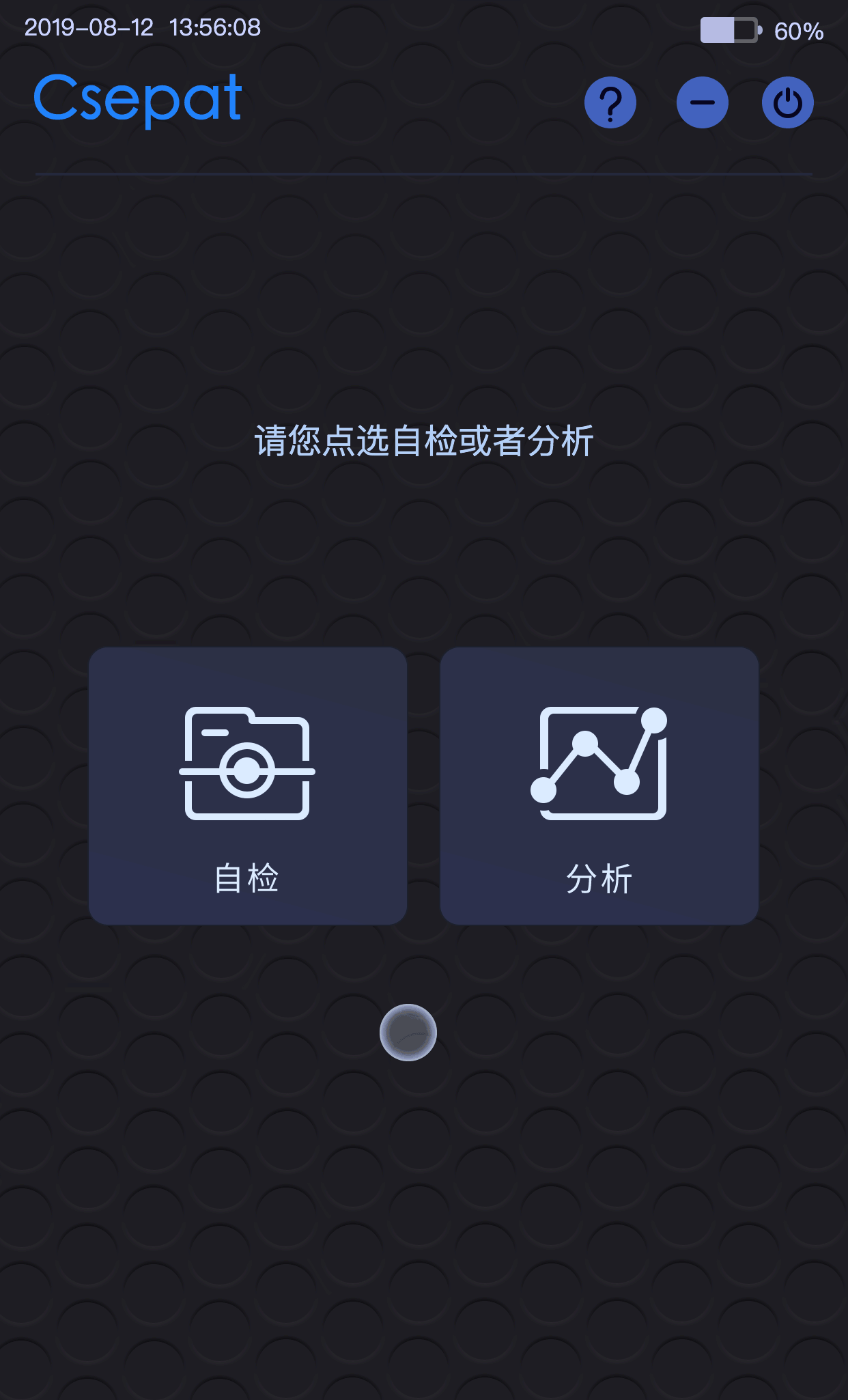

左側是界面是根據客戶要求和原型圖設計的界面。背景顏色采用深藍色，主界面上是自檢和分析的圖標按鈕。顏色為較亮一些的藍色。點擊自檢按鈕，自檢按鈕會變亮的藍色，同時分析按鈕會灰掉，表示自檢正在進行。下方的環形進度條和數字也會同時發生變化。

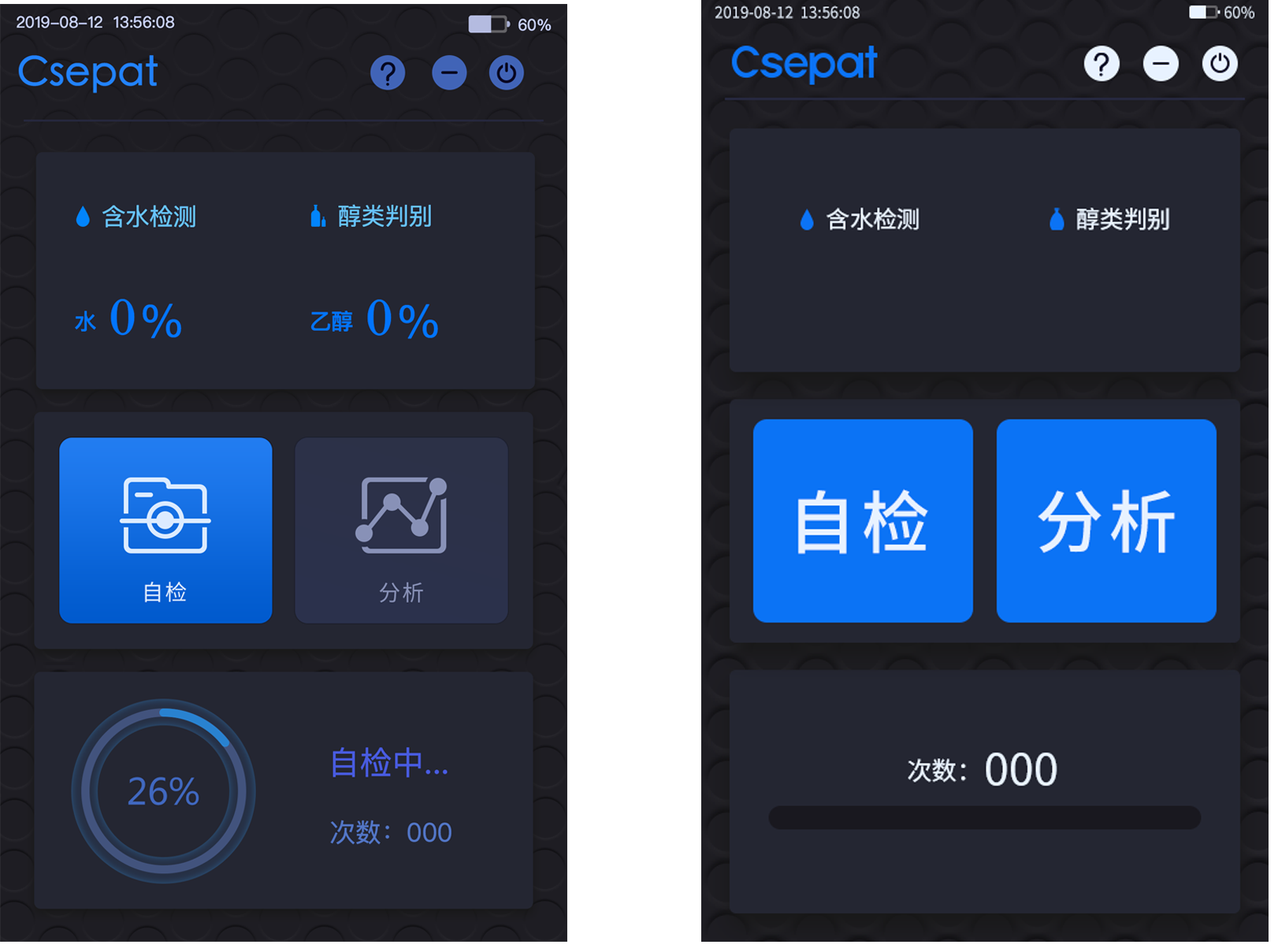

主頁面設計稿一和稿二對比
右側分別是設計稿一和設計稿二的主要界面。根據客戶要求，經過優化，以設計稿二為最終設計。
設計稿一之前的主要按鈕單獨在一張界面上，經給客戶溝通后，決定把主要按鈕放在如有圖設計稿二的界面上，這樣不會顯得空曠。
設計稿二的圖標在設計稿一的基礎上做了簡化，這樣更為整潔。
設計稿一和設計稿二在交互層級也做了優化，設計稿二的路徑更為簡短，減少操作成本。
檢測的類別，在設計稿二也相應做了改動，在未分析結束前，不顯示結果。
下方的進度條由環形改為橫條的形狀，這樣更為簡潔。
設計顏色，設計稿二在設計稿一的基礎上的純度更高，拉大對比度，確保了在室外強光下正常使用。
自檢頁面和彈窗設計

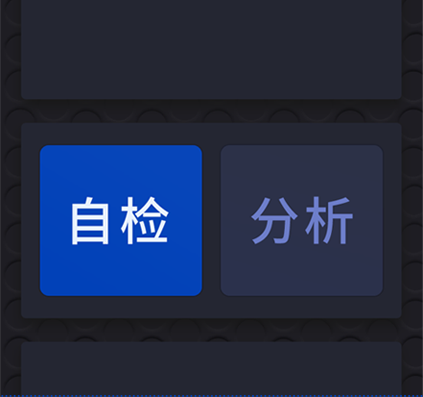

點擊自檢按鈕圖標，開始進行自檢，自檢圖標發生變化，變?yōu)檩^深一點的藍色，分析按鈕圖標變成暗灰色，突出正在自檢的按鈕，表示正在自檢中。
含水檢測和醇類判別，分別用水滴和儀器瓶表示的小圖標，簡單，富有含義，容易識別。
下方的進度條也同時發生變化，處在加載中，可以清晰看到自檢的進度情況。

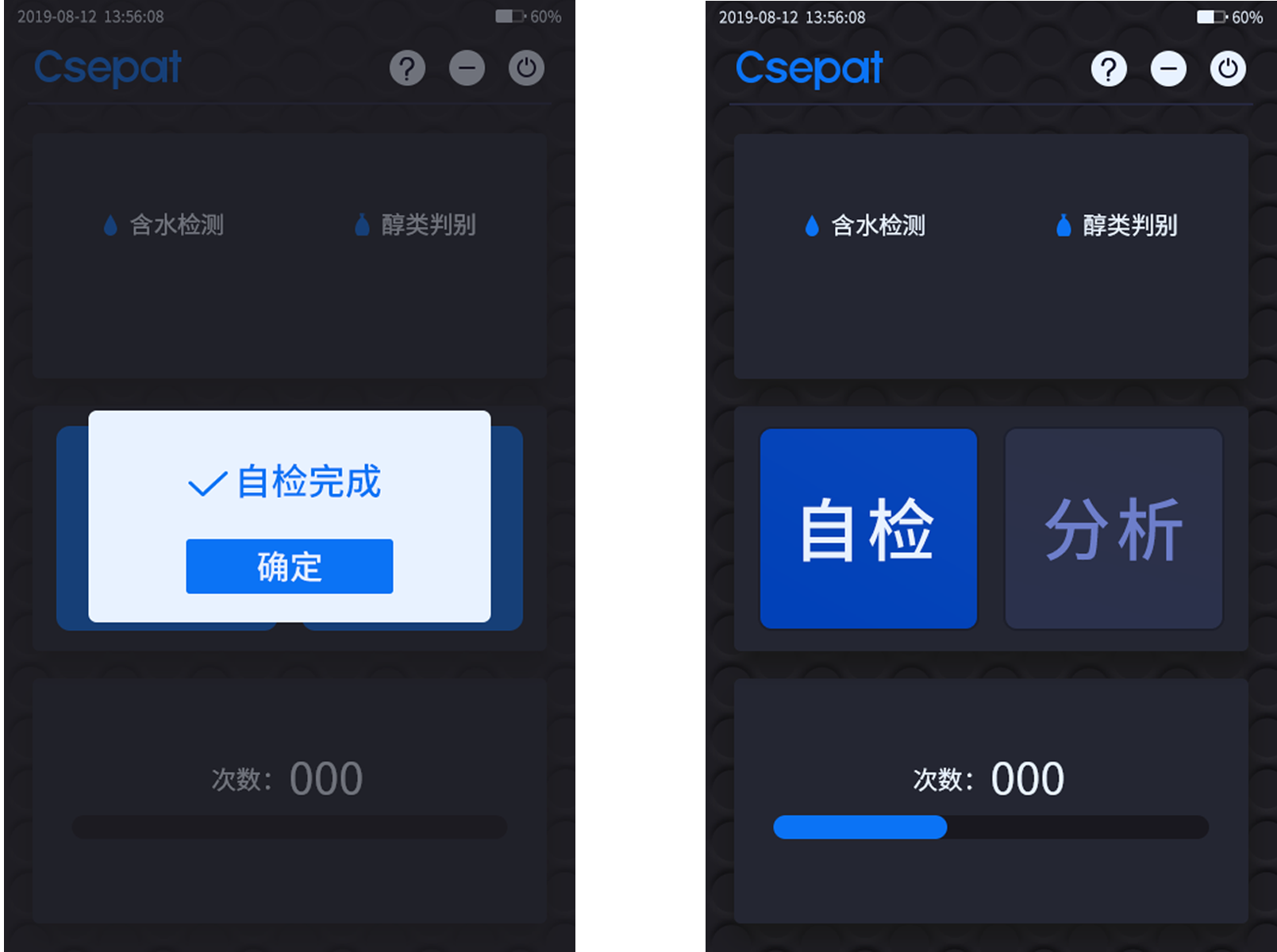

當自檢完成，界面會自動彈出，自檢完成的窗口提示，點擊確定按鈕，表示自檢已經完成。
當自檢過程中出現問題的時候，界面會彈出自檢異常的窗口。

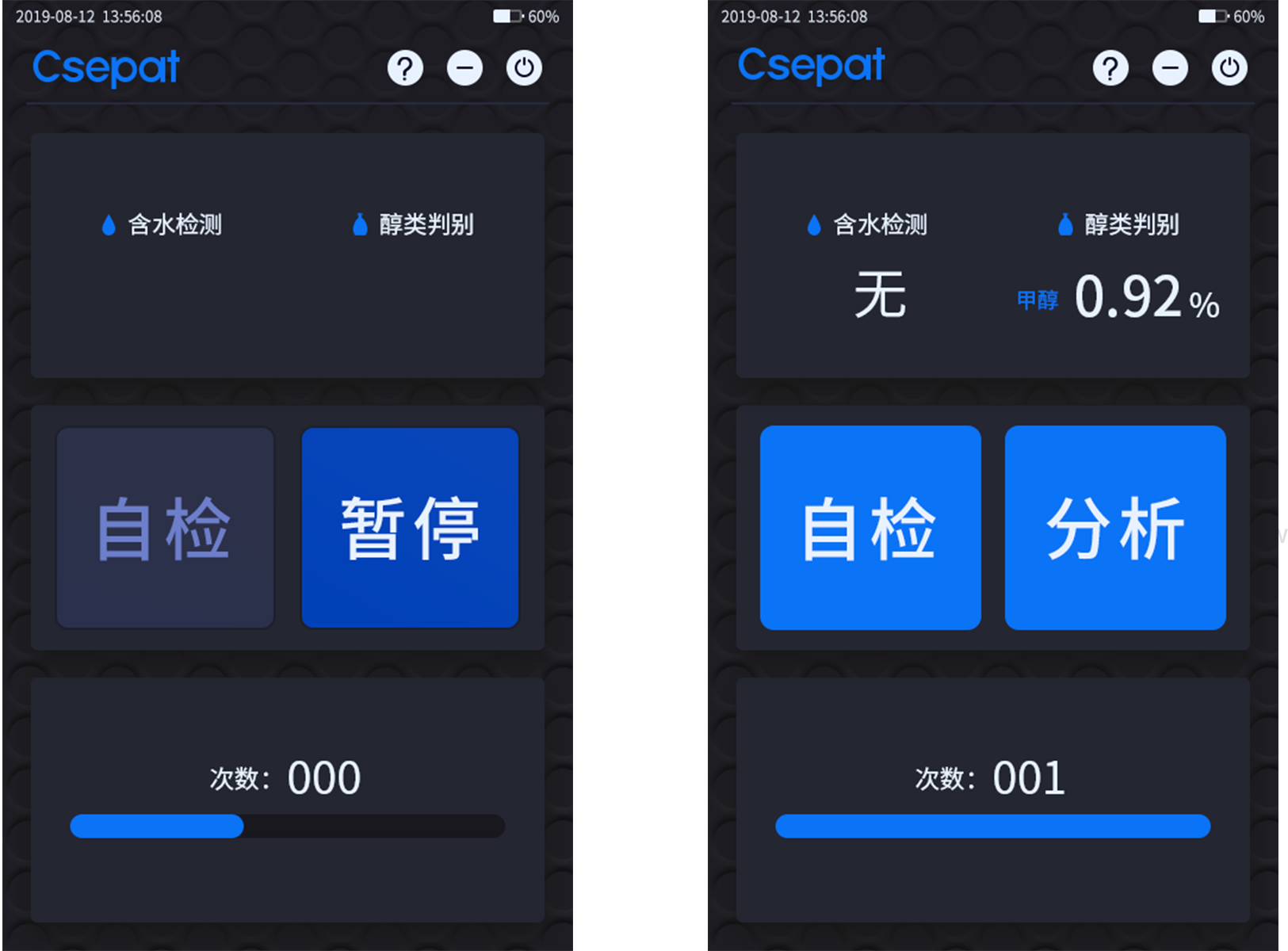

分析頁面和分析結果
點擊分析按鈕圖標，開始進行分析，分析圖標發生變化，分析按鈕圖標變成暗灰色，由分析變成暫停圖標，當有緊急事物可以點擊暫停圖標，再次點擊分析繼續進行。
下方的進度條隨著分析的情況也也同時發生變化，當處在暫停狀態中，進度條也會暫停，分析進行，進度條也同時發生變化，可以清晰看到分析的進度情況。
當分析完成，界面中含水檢測和醇類判別會得出相應的結果和數據。
當分析過程中出現問題的時候，界面會彈出操作異常的窗口。

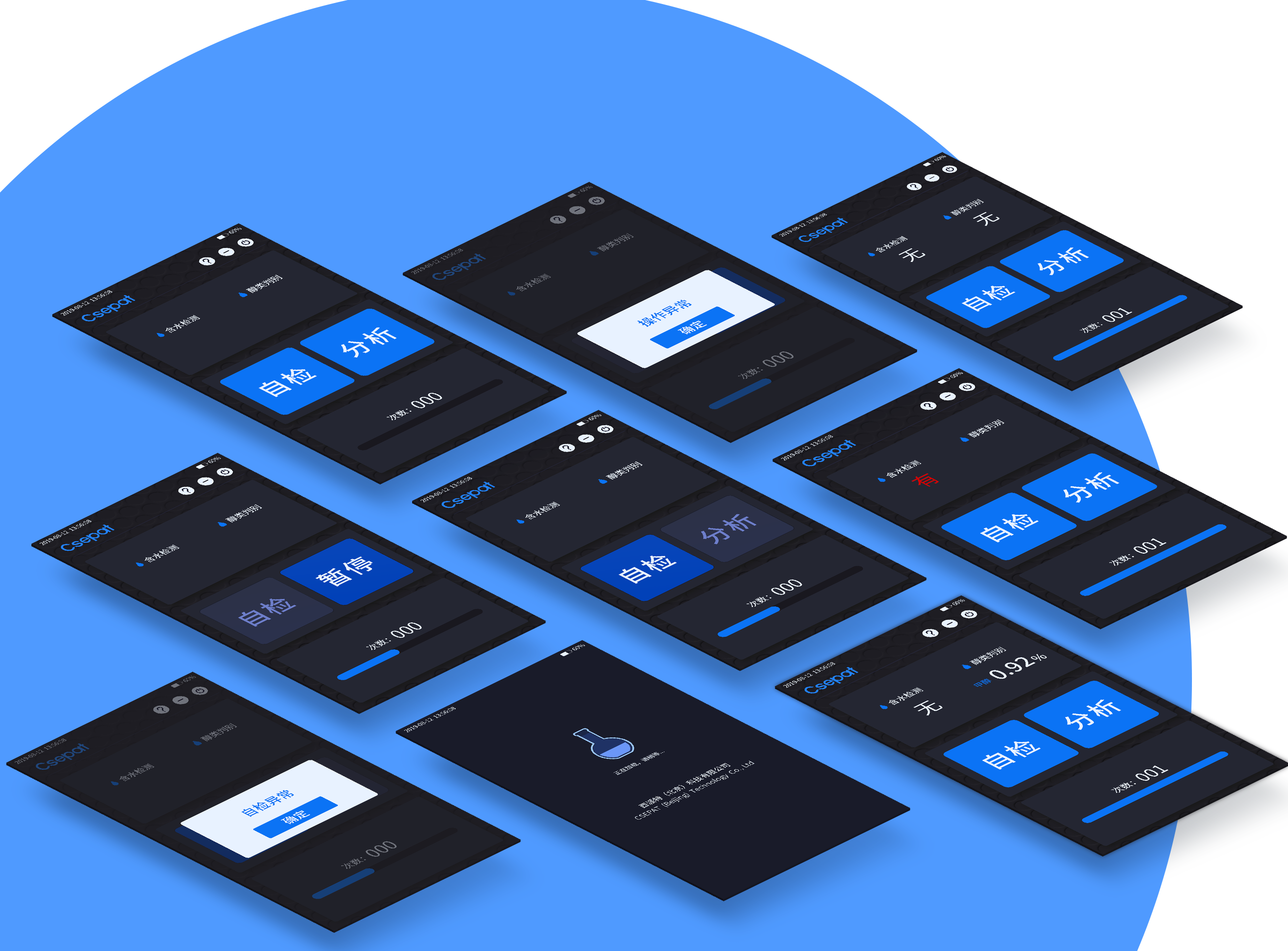

其他界面展示
展示界面包括其余的界面，包括加載界面，界面的彈窗。
